ICL8830
用于恒定电压输出的高频单级 PFC 反激式控制
描述
ICL8830 是一款电压模式控制器，适用于采用 QRM 和谷值开关的返驰拓扑结构，可实现高效率，同时提
供高功率因数。它专为高频开关应用而设计，能够检测反激式开关的漏极电压高频振荡。该 IC 设计用
于反激式和 PFC 反激式拓扑，以及 AC/DC 和 DC/DC 应用。 IC 可与 GaN 和 Si MOSFET 开关一起工作。集
成突发模式功能允许设计在待机模式下具有非常低的功耗和非常轻的负载。该控制器易于设计，所需外
部元件数量最少。
特点
ICL8830 控制器专为高频开关操作量身定制，能够驱动 GaN 和 Si MOSFET 开关器件。它检测反激式开关漏
极电压高频振荡，并提供具有小延迟的栅极信号，以实现准确可靠的准谐振模式 (QRM) 工作。
• SSR-CV 输出反激式拓扑
• 针对高频操作进行了优化。适用于 GaN 器件
• 高功率因数和低总谐波失真 (THD) ，适用于宽交流输入电压和输出负载范围
• 支持通用交流输入电压（ 90 真空至 300VAC,45 Hz 至 66 Hz ）和直流输入电压操作
• 带谷值切换和连续传导模式 (CCM) 的 QRM 操作 - 防止
• 突发模式适用于极轻负载和低系统待机功耗
• 谷值变化位置的可调接通时间映射，以获得所需的最大操作开关频率
• 可调最大接通时间 - 限制输入功率和电流，允许在低压线路条件下安全运行
• 全套保护：
- 内部超温保护 (OTP)
- 反激式输出过压保护 (OVP)
- 一次侧过流保护 (OCP)
- 棕色保护
- 欠压保护
- 电压控制过电压保护
- 开环保护
- 输入过压保护
• 软启动，以降低开启期间的组件应力
• 外部启动电路控制信号
• 降低启动顺序期间的栅极驱动器电压，以允许电压控制用于更快启动的电容
• 电压控制唤醒突发操作，以保持足够的钒抄送在突发模式中
• 降低突发模式下的栅极驱动器电压，以减少栅极电荷损失，从而降低待机功率
潜在应用

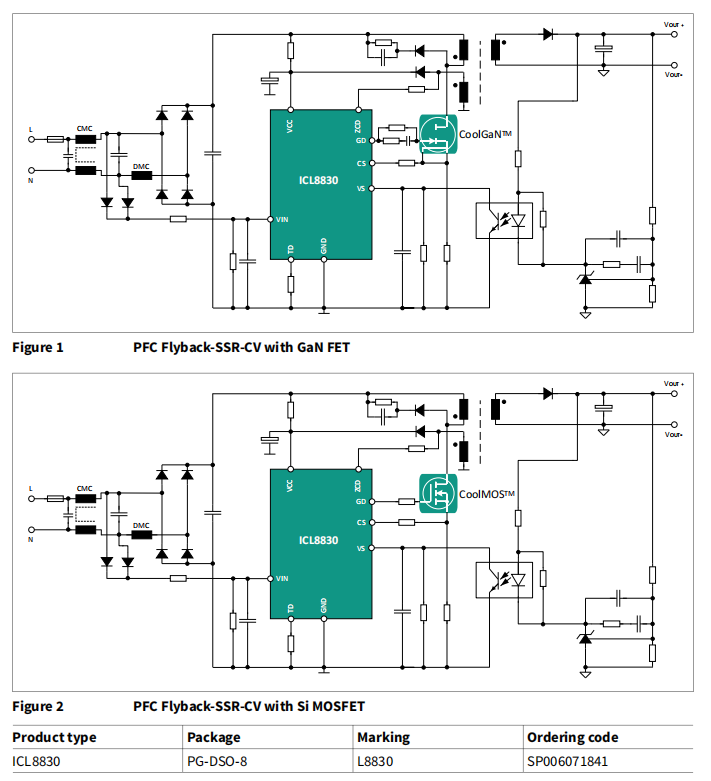

高频 PFC 反激式 SSR-CV
• 开关电源
• LED 驱动器、智能照明、应急照明
• 适配器、充电器、家用电器、吊扇
产品确认
根据 JEDEC20/22 相关试验中的试验条件，适用于上述所列应用
更多应用资料请联系我们销售代表~
|
